低真空電磁壓差充氣閥

產品型號：DYC-Q
產品結構：直通式
產品壓力：10 5 ～10 -2
產品材質：WCB,304,316
產品規格：DN16-DN320

聲明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【低真空電磁壓差充氣閥】的相關信息或索取相關資料，請聯系我們

低真空電磁壓差充氣閥原理：

低真空電磁壓差充氣閥DYC-Q是安裝在機械真空泵進氣口上一種真空閥門。電磁真空壓差閥工作原理是機械泵的電源和電磁閥線圈的電源接在同一電路上，當機械真空泵因工作需要突然停電、停止運轉時，該閥利用大氣壓力使閥芯自動關閉，截止和真空系統相連的通道，同時向泵內放大氣，防止機械泵油返回真空系統，起到了保護真空系統作用，有利于機械泵再啟動。低真空電磁壓差充氣閥適用的工作介質為空氣及非腐蝕性氣體。

電磁真空壓差閥DYC-Q參數：

適用范圍(Pa)	105～10-2
閥門漏率(Pa.L/S)	＜6.5x10-2
介質溫度(℃)	-25～+40
開閉時間(S)	≤3
電源電壓(V/Hz)	220/50
安裝方式	垂直

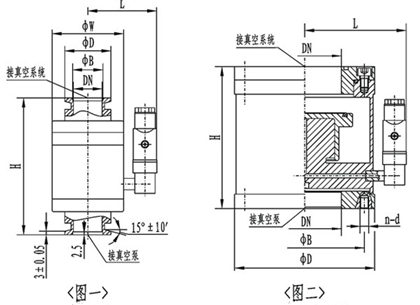

（圖一)連接及外形尺寸(GB4982)

型號	通徑(DN)	ΦW	ΦD	ΦB	H	L	法蘭標準
DYC-Q16/KF	16	60	30	17.2	115	63	GB4982
DYC-Q25/KF	25	70	40	26.2	130	67
DYC-Q40/KF	40	100	55	41.2	160	81
DYC-Q50/KF	50	110	75	52.2	195	85	/

(圖二)連接及外形尺寸(GB/T6070)

型號	通徑(DN)	ΦD	ΦB	H	L	n-d	法蘭標準
DYC-Q16	16	60	45	75	63	4-M6	GB/T6070
DYC-Q20	20	65	50	80	67
DYC-Q25	25	70	55	90	67
DYC-Q32	32	90	70	100	75	4-M8
DYC-Q40	40	100	80	110	81
DYC-Q50	50	110	90	123	85
DYC-Q65	65	125	105	147	95
DYC-Q80	80	145	125	147	102
DYC-Q100	100	165	145	140	112	8-M8
DYC-Q125	125	200	175	185	121	8-M10
DYC-Q160	160	225	200	210	138	8-M10
DYC-Q200	200	285	260	240	170	12-M10
DYC-Q250	250	335	310	285	195	12-M10
DYC-Q320	320	425	395	310	241	12-M12
